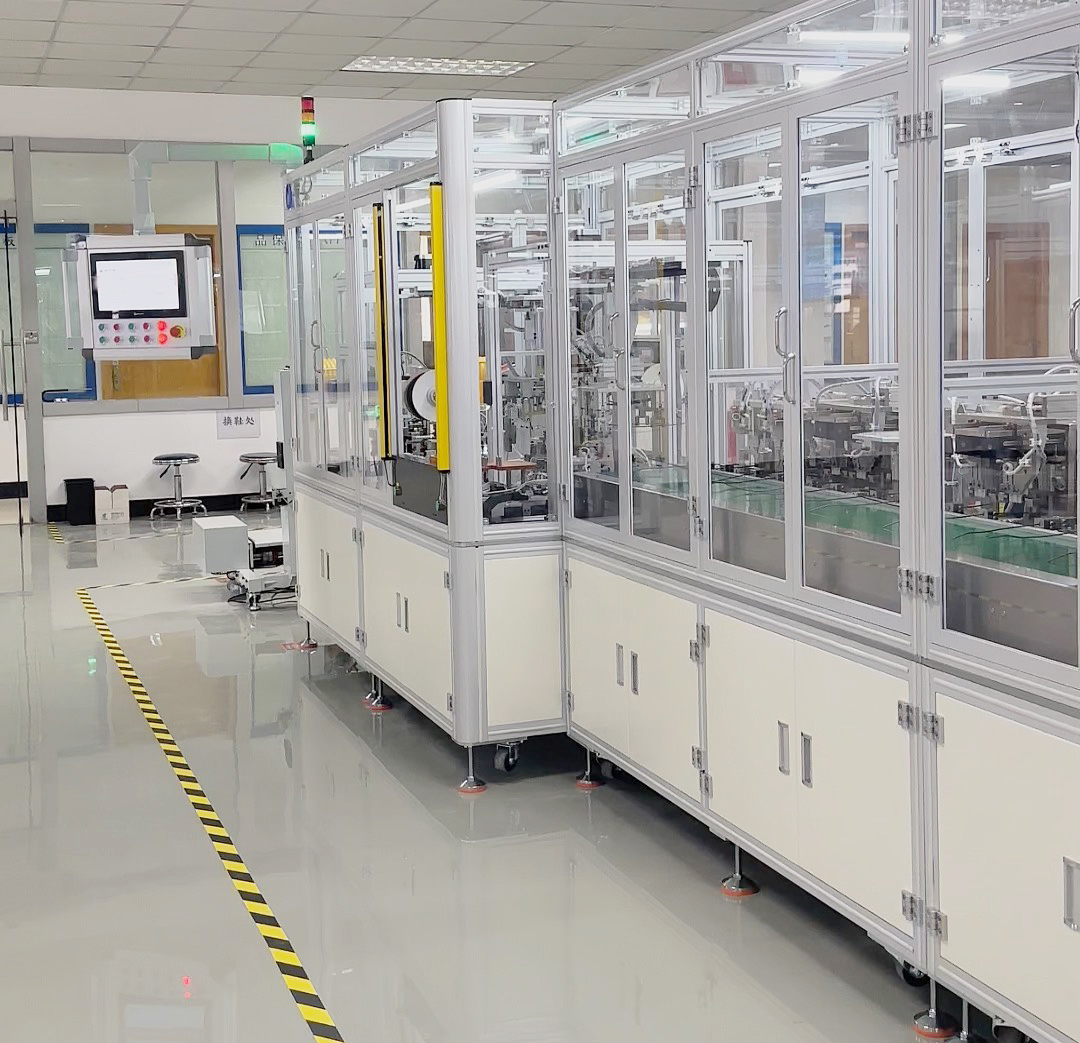

射频连接器自动组装机解析：技术特点、应用场景与核心优势

一、技术架构与工作原理

射频连接器自动组装机是专为高频信号传输元件设计的非标自动化设备，其核心功能模块包括：

1. 多工位协同系统
   • 振动盘供料：通过振动盘实现外壳、接触件、绝缘体等微小部件的定向排列与输送，确保供料精度达±0.05mm。
   • 多轴机械臂：采用6轴或更高自由度机械臂，配合视觉定位系统（精度±0.02mm），完成接触件插入、固定器安装等复杂动作。例如，SMA连接器组装需实现内导体与绝缘体的同轴度≤0.03mm。
   • 压力控制模块：集成力反馈传感器，实时监测插拔力（如SMA连接器插拔力需控制在5-15N范围内），避免因过压导致部件变形。
2. 智能检测与质量追溯
   • 在线检测：集成高频测试模块（频率范围0-18GHz），实时检测VSWR（电压驻波比）、插入损耗（≤0.2dB@6GHz）等关键参数。
   • 视觉检测系统：采用高分辨率工业相机（分辨率≥500万像素），检测接触件偏移、绝缘体划伤等缺陷，漏检率≤0.1%。
   • 数据追溯：通过MES系统记录每个连接器的生产参数（如组装时间、检测结果），支持质量追溯与工艺优化。
3. 模块化设计
   • 设备采用模块化架构，可快速更换工装夹具（换型时间≤30分钟），适应N型、SMA、SMB等多种接口类型的组装需求。例如，某型号设备支持从SMA到TNC连接器的快速切换，减少停机时间。

二、核心性能指标

1. 精度与稳定性
   • 重复定位精度：机械臂重复定位精度≤±0.02mm，确保接触件插入深度一致性。
   • 稳定性：MTBF（平均无故障时间）≥5000小时，支持24小时连续生产。
2. 效率与产能
   • 节拍时间：单件组装时间≤3秒，较手工组装效率提升5-8倍。例如，某工厂采用自动组装机后，SMA连接器日产能从2000件提升至15000件。
   • UPH（单位小时产能）：高端设备UPH可达1200-1500件，满足大规模生产需求。
3. 兼容性与柔性
   • 多型号适配：支持连接器直径范围Φ2-Φ20mm，长度范围5-50mm，覆盖90%以上射频连接器型号。
   • 工艺扩展性：可集成点胶、焊接、激光打标等附加工艺，实现一站式生产。

三、典型应用场景

1. 5G通信设备
   • 在5G基站建设中，自动组装机用于生产N型、4.3-10型等高频连接器，确保信号传输损耗≤0.1dB@3.5GHz，满足5G对低时延、高可靠性的要求。
2. 航空航天领域
   • 针对耐高温、抗辐射的射频连接器（如TNC型），自动组装机通过特殊工装设计（如真空吸盘、无尘环境），实现部件的精密组装，产品通过GJB 1217军用标准测试。
3. 汽车电子
   • 在车载雷达（77GHz）连接器生产中，自动组装机采用高精度力控技术，确保接触件与PCB板的焊接强度≥50N，耐受-40℃至+125℃温度循环测试。

四、市场现状与选型建议

1.

2. 选型关键因素
   • 兼容性：优先选择支持多型号快速换型的设备，降低长期使用成本。
   • 检测能力：确保设备具备高频参数检测功能，避免后续增加独立测试环节。
   • 售后服务：选择提供远程诊断、24小时响应的供应商，减少停机风险。

五、未来发展趋势

1. AI赋能
   • 引入深度学习算法，实现缺陷模式的自动识别与工艺参数的自优化。例如，通过分析历史数据预测接触件磨损，提前更换工装夹具。
2. 超精密组装
   • 针对毫米波（24-100GHz）连接器，开发亚微米级组装技术（精度≤±0.005mm），满足6G通信需求。
3. 绿色制造
   • 采用低能耗驱动系统（如直线电机替代伺服电机），降低设备功耗30%以上，符合碳中和目标。
